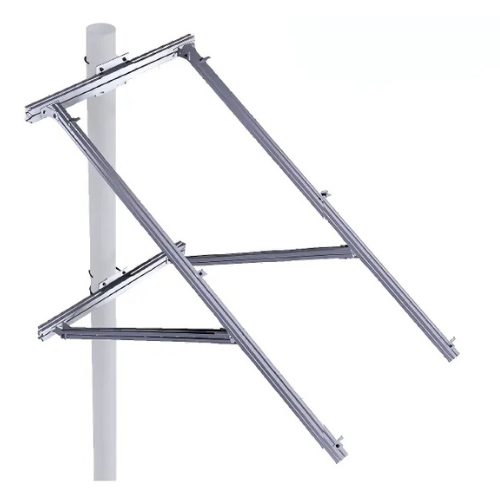

17H1 – Soporte inclinado para placa solar
Availability:
✅ Disponible
- Soporte inclinado para poste existente
- Soporte premontado
- Para postes existentes de Ø 90-140
- Incluye abrazadera de fijación a poste
- Disposición de los módulos: Horizontal
- Inclinación soporte 30º
- Valido para espesores de módulos de 28 hasta 40 mm
- Kits disponibles de 1 y 2 módulos
ESPECIFICACIONES TÉCNICAS
Soporte inclinado diseñado para postes existentes.
Perfilería: Aluminio EN AW 6005A T6.
Tornillería: Acero inoxidable A2-70.
Sistema de fijación: Acero galvanizado.
Postes: Compatible con postes de Ø 90-140 mm.
Espesor de módulos: Adaptable para espesores entre 28 mm y 40 mm.
Tamaño máximo de módulos: Hasta 2279 x 1150 mm.
Inclinación: 30°.
Disposición de módulos: Horizontal.
Kits disponibles: Para 1 o 2 módulos.
Carga de nieve soportada: Hasta 40 kg/m².
Velocidad máxima de viento: Hasta 120 km/h (según modelo computacional CFD).
Estructura calculada según el EUROCÓDIGO 9 (“Proyecto de estructuras de aluminio”).
Tornillo Presor: 7 Nm.
Tornillo Hexagonal M8: 20 Nm.
Tornillo Hexagonal M10: 40 Nm.
Tornillo Hexagonal M6.3: 10 Nm.
Incluye abrazadera de fijación al poste.
Cumple con las especificaciones de compatibilidad para puntos de anclaje según el fabricante.
Marcado: ES19/86524.
Diseño preensamblado para facilitar la instalación.
- Soporte inclinado para poste existente
- Soporte premontado
- Para postes existentes de Ø 90-140
- Incluye abrazadera de fijación a poste
- Disposición de los módulos: Horizontal
- Inclinación soporte 30º
- Valido para espesores de módulos de 28 hasta 40 mm
- Kits disponibles de 1 y 2 módulos
ESPECIFICACIONES TÉCNICAS
Soporte inclinado diseñado para postes existentes.
Perfilería: Aluminio EN AW 6005A T6.
Tornillería: Acero inoxidable A2-70.
Sistema de fijación: Acero galvanizado.
Postes: Compatible con postes de Ø 90-140 mm.
Espesor de módulos: Adaptable para espesores entre 28 mm y 40 mm.
Tamaño máximo de módulos: Hasta 2279 x 1150 mm.
Inclinación: 30°.
Disposición de módulos: Horizontal.
Kits disponibles: Para 1 o 2 módulos.
Carga de nieve soportada: Hasta 40 kg/m².
Velocidad máxima de viento: Hasta 120 km/h (según modelo computacional CFD).
Estructura calculada según el EUROCÓDIGO 9 (“Proyecto de estructuras de aluminio”).
Tornillo Presor: 7 Nm.
Tornillo Hexagonal M8: 20 Nm.
Tornillo Hexagonal M10: 40 Nm.
Tornillo Hexagonal M6.3: 10 Nm.
Incluye abrazadera de fijación al poste.
Cumple con las especificaciones de compatibilidad para puntos de anclaje según el fabricante.
Marcado: ES19/86524.
Diseño preensamblado para facilitar la instalación.
