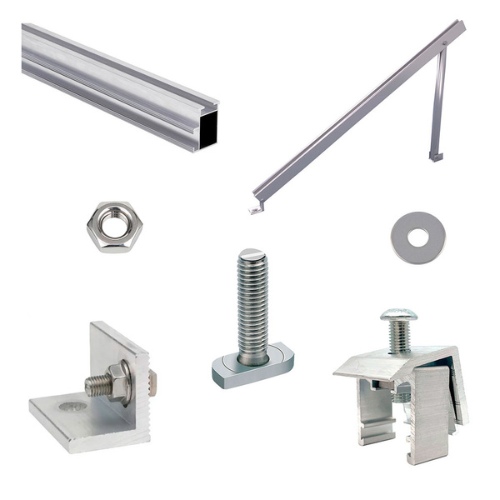

SUELO1 – Estructura Alu Suelo 1 módulo

Availability:

✅ Disponible


  • Estructura de aluminio diseñada específicamente para la instalación de 1 módulo fotovoltaico en el suelo.
  • Optimizada para aplicaciones donde no es posible utilizar techos o superficies elevadas.
  • Incluye sistema de anclaje al suelo, asegurando estabilidad y resistencia frente a condiciones climáticas adversas.
REGISTRO / PRECIO

ESPECIFICACIONES TÉCNICAS

Material: Aluminio de alta resistencia, lo que garantiza durabilidad y resistencia a la corrosión.

Compatibilidad del Módulo: Diseñada para alojar un módulo fotovoltaico estándar.

Inclinación: La estructura proporciona un ángulo de inclinación fijo de 30°, optimizando la captación solar según la latitud y condiciones específicas del sitio de instalación.

Dimensiones: Adaptable a módulos con dimensiones máximas de 2279 x 1150 mm.

Fijación: Incluye sistema de anclaje al suelo, asegurando estabilidad y resistencia frente a condiciones climáticas adversas.

Resistencia a Cargas:

Carga de Nieve: Soporta hasta 40 kg/m².

Velocidad del Viento: Resiste velocidades de viento de hasta 120 km/h, según modelos computacionales CFD.

Normativas: La estructura está calculada según el EUROCÓDIGO 9, referente al proyecto de estructuras de aluminio, asegurando cumplimiento con estándares europeos de construcción y seguridad.

Par de Apriete Recomendado:

Tornillo Presor: 7 Nm.

Tornillo Hexagonal M8: 20 Nm.

Tornillo Hexagonal M10: 40 Nm.

Tornillo Hexagonal M6.3: 10 Nm.

SKU: SUELO1 Categorías: , Etiqueta:
